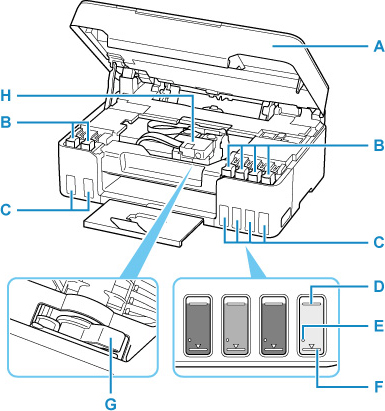

Pogled v notranjost

A: Enota za optično branje/pokrov

Optično prebere izvirnike. Odprite, da znova napolnite črnilne vložke in odstranite zagozden papir.

B: Pokrovček vložka

Odprite za ponovno polnjenje črnilnih vložkov.

C: Črnilni vložki

Sivi in črni črnilni vložek sta na levi strani, rdeči, cijan, magenta in rumeni črnilni vložek pa so na desni strani.

Ko začne zmanjkovati črnila, prazne črnilne vložke znova napolnite.

• Ponovno polnjenje črnilnih vložkov

D: Oznaka zgornje meje

Označuje največjo možno količino črnila.

E: Ena pika

Označuje količino črnila, ki je potrebna za izvajanje izpiranja sistema.

F: Oznaka spodnje meje

Označuje spodnjo mejo potrebne količine črnila za tiskanje. Črnilni vložek znova napolnite, preden količina črnila pade pod to mejo.

G: Ročica ventila za črnilo

Uporabite pri prevozu tiskalnika.

• Prevoz tiskalnika

H: Nosilec tiskalne glave

Tiskalna glava je predhodno nameščena.
